의사결정 트리 슬라이드 만들기: 조건과 다음 행동을 명확하게

의사결정 트리 슬라이드는 조건에 따라 어떤 결과로 이어지는지 설명할 때 유용합니다. 먼저 규칙을 문장으로 적고, 갈림길마다 명확한 질문을 만들고, 모든 경로에 답을 표시한 뒤, 실제 사례나 현실적인 예시를 따라가며 확인하세요. 상자부터 그리면 모양은 깔끔해도 논리가 빠진 도표가 되기 쉽습니다.

아래 예시는 발표 자료 제작 요청을 받았을 때 부족한 정보를 요청할지, 기존 자료를 수정할지, 새 개요를 만들지 결정하는 과정입니다. 가상의 팀을 위한 간단한 업무 규칙이지, 모든 조직에 적용되는 승인 절차는 아닙니다. 규칙과 설명을 정리한 뒤에는 그 텍스트로 발표 자료 초안을 만들 수 있습니다. 생성된 레이아웃에도 질문, 분기, 결과가 빠짐없이 유지돼야 합니다.

의사결정 트리가 적합한지 먼저 판단하세요

조건이 다음 행동을 바꿀 때 트리를 사용합니다. ‘요청 내용이 불완전하면 부족한 정보를 묻고, 완전하면 적합한 기존 자료를 확인한다’는 분기 규칙입니다. 모두가 같은 순서로 수행하는 작업 목록은 순서도로 보여주는 편이 낫습니다. 부서 목록은 계층 구조이지 의사결정 트리가 아닙니다.

가중치를 이용한 비교도 다릅니다. 공급업체 세 곳을 비용, 지원, 적합성으로 평가해야 한다면 의사결정 매트릭스가 적합합니다. 이런 상충 관계를 억지로 예·아니요 분기에 넣으면 어떻게 선택했는지 오히려 감출 수 있습니다.

도표를 어디에 쓸지 분명히 하세요. 핵심 흐름을 가르치는 트리라면 전체 절차에 들어갈 세부 운영 사항을 생략할 수 있습니다. 실제 의사결정에 사용할 트리라면 필요한 조건과 예외를 포함해야 합니다. 단순화한 교육용 그림을 완전하지도 않은데 ‘전체 절차’라고 부르면 안 됩니다.

도형을 그리기 전에 규칙을 쓰세요

가상의 발표 자료 팀에서는 요청에 청중, 목적, 원자료가 모두 있어야 합니다. 세 가지가 갖춰져야 요청 내용이 완전하다고 판단합니다. 그다음 현재 사용 가능한 자료가 해당 청중과 목적에 적합한지 확인합니다.

1. 요청 내용이 불완전하면 자료를 고르기 전에 부족한 정보를 요청합니다.
2. 요청 내용이 완전하고 적합한 최신 자료가 있으면 그 자료를 수정합니다.
3. 요청 내용이 완전하고 적합한 최신 자료가 없으면 새 개요를 만듭니다.
4. 요청 내용이 완전하지만 적합한 자료가 있는지 모르면, 어느 쪽으로 갈지 정하기 전에 자료실을 확인합니다.

네 번째 규칙이 중요합니다. ‘아직 찾아보지 않았다’는 ‘적합한 자료가 없다’와 다릅니다. 불확실한 경우를 모두 ‘아니요’로 보내는 도표는 규칙을 조용히 바꿔 버립니다.

도표 옆에 ‘적합함’의 정의를 적습니다. 원자료가 최신이고, 청중과 목적에 맞으며, 팀에 재사용 권한이 있어야 합니다. 교육용 슬라이드에서는 짧은 설명으로 충분할 수 있습니다. 각 조건을 따로 판단해야 하는 청중이라면 긴 문단을 마름모 안에 밀어 넣지 말고, 두 번째 슬라이드에서 질문을 펼쳐 보여주세요.

각 노드에는 한 가지 역할만 주세요

‘발표 자료 제작 요청’에서 시작합니다. 첫 질문은 ‘요청 내용이 완전한가?’입니다. ‘아니요’는 ‘부족한 정보 요청’으로 끝나고, ‘예’는 ‘적합한 최신 자료가 있는가?’로 이어집니다. 두 번째 질문에는 세 경로가 있습니다. ‘예’는 ‘기존 자료 수정’, ‘아니요’는 ‘새 개요 작성’, ‘모름’은 ‘자료실 확인’으로 갑니다.

각 상자에는 질문 또는 행동 중 하나만 넣으세요. ‘요청 내용을 확인하고 필요하면 부족한 정보를 묻기’는 작업 상자 안에 조건을 숨깁니다. 둘을 나누면 논리가 보입니다.

표현 형식도 맞춥니다. 한 끝점이 ‘기존 자료 수정’이라면 다른 끝점도 ‘새 개요 작성’처럼 구체적으로 적고, ‘작성’처럼 모호한 말로 끝내지 마세요. 결과를 보면 그 경로에서 무엇을 해야 하는지 알 수 있어야 합니다.

청중에게 도움이 된다면 질문은 마름모, 행동은 직사각형으로 표시할 수 있습니다. 하지만 의미는 문구와 연결선으로 전달돼야 합니다. 설명하지 않은 도형 관례에만 의존하지 마세요. 이 글은 몇 가지 업무 규칙을 전달하는 의사결정 트리를 다루며, 특정 공식 모델링 표준을 제시하는 것은 아닙니다.

‘모름’을 눈에 보이는 경로로 만드세요

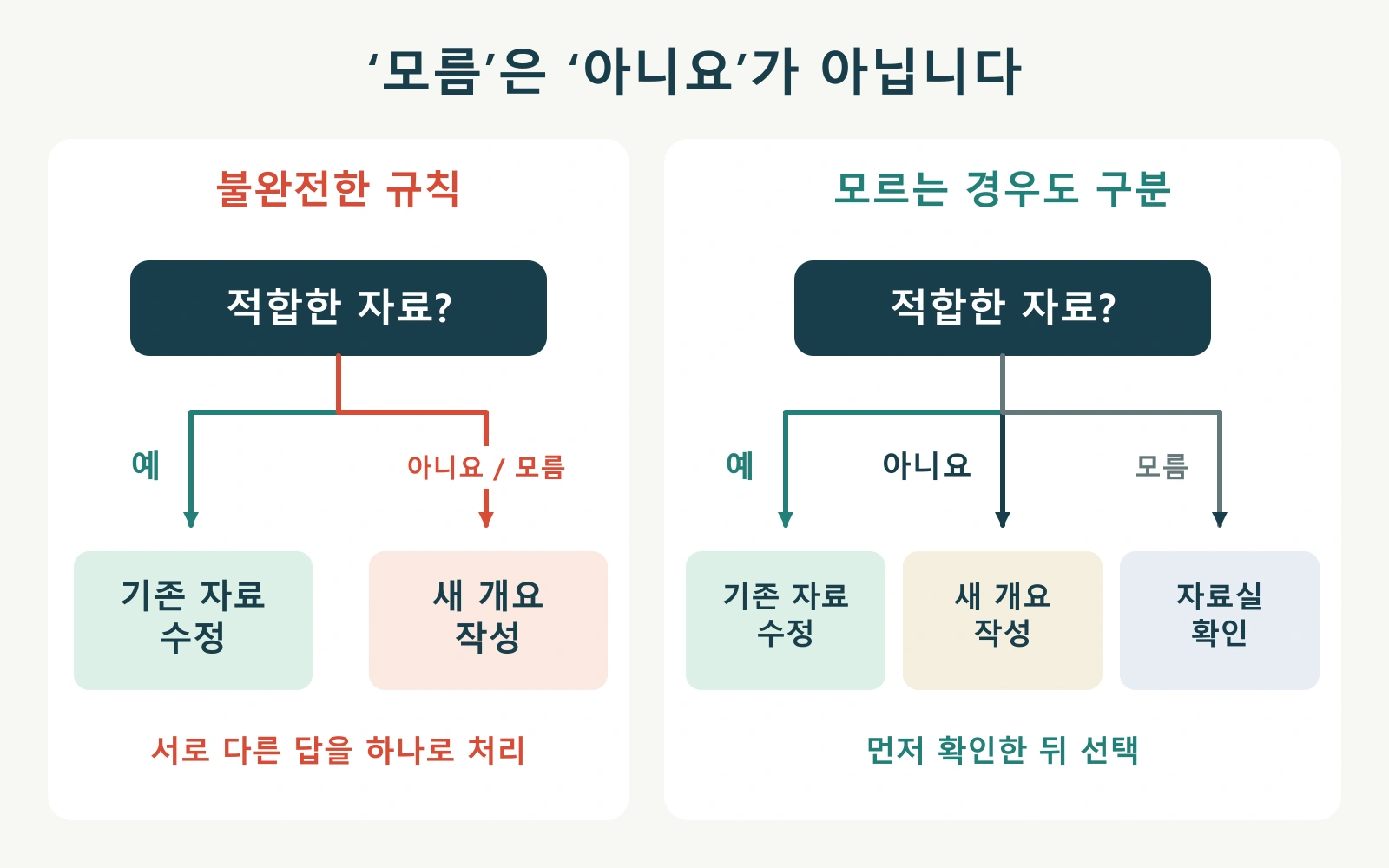

잘못된 예시는 ‘적합한 최신 자료가 있는가?’에서 두 갈래만 나뉩니다. 자료실을 아직 확인하지 않았는데도 ‘새 개요 작성’으로 보냅니다. 수정한 예시는 ‘모름’을 별도 경로로 두고 ‘자료실 확인’으로 연결합니다. 확인 결과가 있어야 나중에 예 또는 아니요를 결정할 수 있습니다.

모든 경우에 세 번째 분기가 필요한 것은 아닙니다. 필요한 정보를 확보한 뒤에만 질문할 수 있도록 설계할 수도 있습니다. 그럴 때는 선행 조건을 명시하세요. 중요한 것은 정보가 없다는 사실을 도표가 몰래 결정으로 바꾸지 않는 것입니다.

답변이 겹칠 때도 주의해야 합니다. 선택지가 ‘긴급함’과 ‘중요함’이면 둘 다 맞을 수 있습니다. 질문을 바꾸거나 어떤 조건을 우선할지 정하세요. 어느 화살표를 따라가야 하는지 청중이 추측하게 두면 안 됩니다.

발표 전에 사례를 넣어 모든 경로를 따라가 보세요

겉모양만 보고 판단하지 마세요. 모든 최종 행동에 도달하는 사례를 넣어봅니다. 아래 다섯 요청은 일반적인 경로뿐 아니라 모호한 가정도 드러냅니다.

E는 파일의 존재 여부만이 아니라 정의를 시험하는 사례입니다. 실제 팀에서 새 개요를 만드는 대신 기존 개요를 갱신한다면, 그 규칙을 명시적으로 추가하고 도표도 수정해야 합니다. 슬라이드와 다른 예외를 발표자가 즉석에서 만들어서는 안 됩니다.

도표를 그리지 않은 사람과 함께 경로를 따라가 보세요. 질문과 분기 문구를 소리 내 읽게 합니다. 잘못된 곳에 도착한다면 연결선이 불명확하거나, 조건이 빠졌거나, 팀이 실제로 합의하지 않은 규칙이 있을 수 있습니다.

글자를 무작정 줄이지 말고 논리를 배치하세요

주된 읽기 방향을 일정하게 유지합니다. 단계마다 공간이 충분하면 위에서 아래로, 질문이 짧고 슬라이드가 넓으면 왼쪽에서 오른쪽으로 배치할 수 있습니다. 연결선이 두 상자 중 어디에 속하는지 헷갈리지 않도록 분기 사이에 공간을 두세요.

분기 문구는 해당 연결선 가까이에 놓습니다. 답을 두 경로 사이에 걸쳐 두지 말고, 분기가 시작되는 곳에 표시하세요. 화살표 끝은 다음 노드를 정확히 가리켜야지, 대략 그 방향만 향해서는 안 됩니다.

도표가 빽빽해지면 전체를 먼저 보여주고, 다음 슬라이드에서 한 분기를 펼칩니다. 상위 질문을 반복하고 어떤 분기를 확대한 것인지 표시하면 관계가 유지됩니다. 공간을 맞추려고 예외를 없애는 것은 디자인 개선이 아니라 내용 변경입니다.

대비와 문구를 함께 사용하세요. 강조한 경로는 설명에 도움이 되지만, 흑백으로 보아도 이해할 수 있어야 합니다. ‘아니요’가 정상적인 대안으로 이어질 뿐이라면 무조건 빨간색으로 표시하지 마세요. 이 예시에서 새 개요를 만드는 것은 오류 상태가 아닙니다.

퍼즐이 아니라 설명 도구로 사용하세요

발표할 때는 트리가 답하는 질문을 먼저 소개한 뒤 사례 하나를 따라갑니다. ‘이 요청은 정보가 충분하지만 아직 자료실을 확인하지 않았습니다. 따라서 자료실 확인에서 멈추며, 새 자료를 만들지는 아직 결정하지 않습니다.’ 이렇게 말하면 청중은 왜 그 분기를 따라가야 하는지 알 수 있습니다.

작성한 규칙은 작업 파일과 함께 보관하세요. 나중에 조건이 바뀌면 관련 문구, 시험 사례, 해당 분기를 확대한 슬라이드를 함께 수정합니다. 그렇지 않으면 전체 도표와 상세 슬라이드가 서로 다른 이야기를 하게 됩니다.

발표 자료 초안을 만들 때는 정확한 질문과 결과를 입력하세요. ‘모름’은 별도 답변이며 확률이나 점수를 추가하지 말라고 명시합니다. 도표는 먼저 논리로, 그다음 시각 자료로 검토하세요. 완성된 슬라이드는 절차를 정돈된 것처럼 보이게 하는 데 그치지 않고, 다음 행동을 쉽게 찾도록 도와야 합니다.
