PowerPoint에서 유용한 벤다이어그램을 만들려면 원을 그리기 전에 각 원에 무엇이 들어가는지부터 정의합니다. 두 그룹에 모두 속하는 대상은 겹치는 곳에, 한 그룹에만 속하는 대상은 그 원에서 겹치지 않는 영역에 놓습니다. 간단하고 편집 가능한 배치는 SmartArt의 벤다이어그램으로 만들 수 있습니다. 겹치는 부분의 라벨은 별도 텍스트 상자로 넣습니다.
흔한 실수는 그림을 그리는 방식보다 숫자를 다루는 방식에서 생깁니다. 다른 영역에서 이미 센 사람을 포함한 숫자를 겹침에 넣거나, 선호하는 선택지를 강조하려고 원만 크게 만드는 경우입니다. 아래 예시는 데이터 준비, 슬라이드 제작, 도형이 의미하는 것과 의미하지 않는 것의 설명까지 다룹니다.
소속 관계와 라벨이 맞으면 Presenti로 도표 슬라이드의 배치를 다듬어 볼 수 있습니다. 원래 인원표를 초안 옆에 두고 서식을 바꾼 뒤에도 비교하세요. 발표 디자인 도구가 어떤 사람이나 기능이 집합에 속하는지를 판단해 주는 것은 아닙니다.
원소 하나가 무엇을 뜻하는지 정하기
각 원의 정의를 한 문장으로 쓰고, 전체에서 같은 종류의 원소를 사용합니다. 예를 들어 두 원이 두 워크숍 주제를 선택한 사람들을 나타낼 수 있습니다. 한 사람이 양쪽에 속할 수도 있습니다. 두 제품이 제공하는 기능을 담는다면 각 원소는 구매자가 아니라 기능입니다.
중간에 의미를 바꾸지 마세요. 한 원이 ‘모바일 접근이 필요한 사람’, 다른 원이 ‘보고 기능이 있는 제품’이라면 겹침을 명확히 해석할 수 없습니다. 두 원이 모두 고객의 필요를 나타낸다면 교집합은 두 필요를 모두 가진 사람입니다. 이것만으로 특정 제품이 그 필요를 충족한다는 사실이 입증되지는 않습니다.
모집단과 선택 규칙도 명시합니다. ‘워크숍 주제를 선택한 참가자’와 ‘수업에 참석한 참가자’는 다릅니다. 기간을 일치시키고 복수 선택이 허용되었는지 기록하세요. 그렇지 않으면 각각 정확한 숫자라도 함께 비교할 수 없는 집단을 나타낼 수 있습니다.
복잡하게 만들기 전에 두 집합 예시 완성하기
26명이 워크숍 관심 분야 질문에 답했다고 가정해 보겠습니다. 15명은 코딩, 13명은 디자인을 선택했고 6명은 둘 다 선택했습니다. 복수 선택이 허용되었습니다. 이는 설명을 위한 수치이며 실제 설문 결과가 아닙니다.
- 코딩만: 15 − 6 = 9명.
- 디자인만: 13 − 6 = 7명.
- 둘 다: 6명. 겹치는 곳에 한 번만 표시합니다.
- 적어도 한 주제: 9 + 6 + 7 = 22명.
- 둘 다 선택하지 않음: 26 − 22 = 4명. 두 원 바깥에 놓습니다.
슬라이드에는 코딩만인 영역에 9, 겹침에 6, 디자인만인 영역에 7을 보여 줘야 합니다. 세 영역에 15, 6, 13을 쓰면 독자가 영역을 더할 때 공통의 6명을 세 번 세게 됩니다. 각 원의 총인원도 보여 준다면 ‘코딩: 총 15명’처럼 합계라는 것을 명시합니다.
‘여섯 명은 두 워크숍 모두를 원한다’는 제목은 교집합에 주목할 이유를 줍니다. 부제에는 ‘설명용 예시: 응답자 26명, 복수 선택 허용’이라고 쓸 수 있습니다. 질문이 그룹 전체에 관한 것이라면 두 원 밖의 네 명도 중요합니다.
편집 가능한 PowerPoint 도표 만들기
Microsoft의 벤다이어그램 작성 안내(영문)는 다음 데스크톱 작업을 설명합니다. 아래 메뉴 이름은 영문 인터페이스 기준입니다.
- Insert → SmartArt를 열고 Relationship 범주에서 Basic Venn 같은 벤다이어그램을 선택합니다.
- 집합 수에 맞게 원의 개수를 조정합니다. 설명 없는 원을 남기지 말고 SmartArt 도구로 추가하거나 제거합니다.
- 집합 이름을 입력합니다. 서로 겹치지 않는 각 영역의 인원은 어느 영역인지 분명한 위치에 놓습니다.
- 겹침의 라벨은 Insert → Text Box로 만듭니다. SmartArt 텍스트 창에서는 교집합 안에 텍스트를 직접 배치하지 못합니다.
- 도표를 옮기거나 크기를 바꾼 뒤에는 원, 라벨, 별도 텍스트 상자를 함께 확인합니다.
두 주제 예시에서는 같은 크기의 원을 쓰고 각 바깥쪽에 ‘코딩’과 ‘디자인’을 놓습니다. 렌즈 모양 겹침의 가운데에 6을, 겹침 바깥의 각 영역에 9와 7을 둡니다. ‘둘 다 선택하지 않음: 4명’은 응답자 26명을 나타내는 바깥 틀 안에서 원 아래에 표시합니다.
정확한 라벨 위치가 필요하면 개별 원과 텍스트 상자로 구성할 수도 있습니다. 원래 편집 가능한 개체가 남아 있는 사본을 보관하세요. PowerPoint의 도형 병합 기능(영문)으로 영역을 분리할 때는 복제본에서 작업합니다. 교차 작업은 겹치는 부분만 남기고, 통합 작업은 선택한 도형 사이의 경계를 없앱니다.
세 집합은 가운데부터 바깥으로 계산하기
세 원의 내부에는 일곱 영역이 있습니다. 한 집합에만 속하는 영역 세 개, 두 집합에만 속하는 교집합 세 개, 세 집합에 모두 속하는 교집합 하나입니다. 숫자를 놓기 전에 서로 겹치지 않는 이 영역들을 계산합니다.
별도의 가상 응답자 40명이 코딩, 디자인, 발표를 선택한 사례로 넓혀 보겠습니다. 원래 표에 다음 합계가 있다고 가정합니다.
| 선택 | 응답자 |
|---|---|
| 코딩 | 24명 |
| 디자인 | 20명 |
| 발표 | 15명 |
| 코딩과 디자인, 발표도 선택한 사람 포함 | 12명 |
| 코딩과 발표, 디자인도 선택한 사람 포함 | 9명 |
| 디자인과 발표, 코딩도 선택한 사람 포함 | 8명 |
| 세 가지 모두 | 5명 |

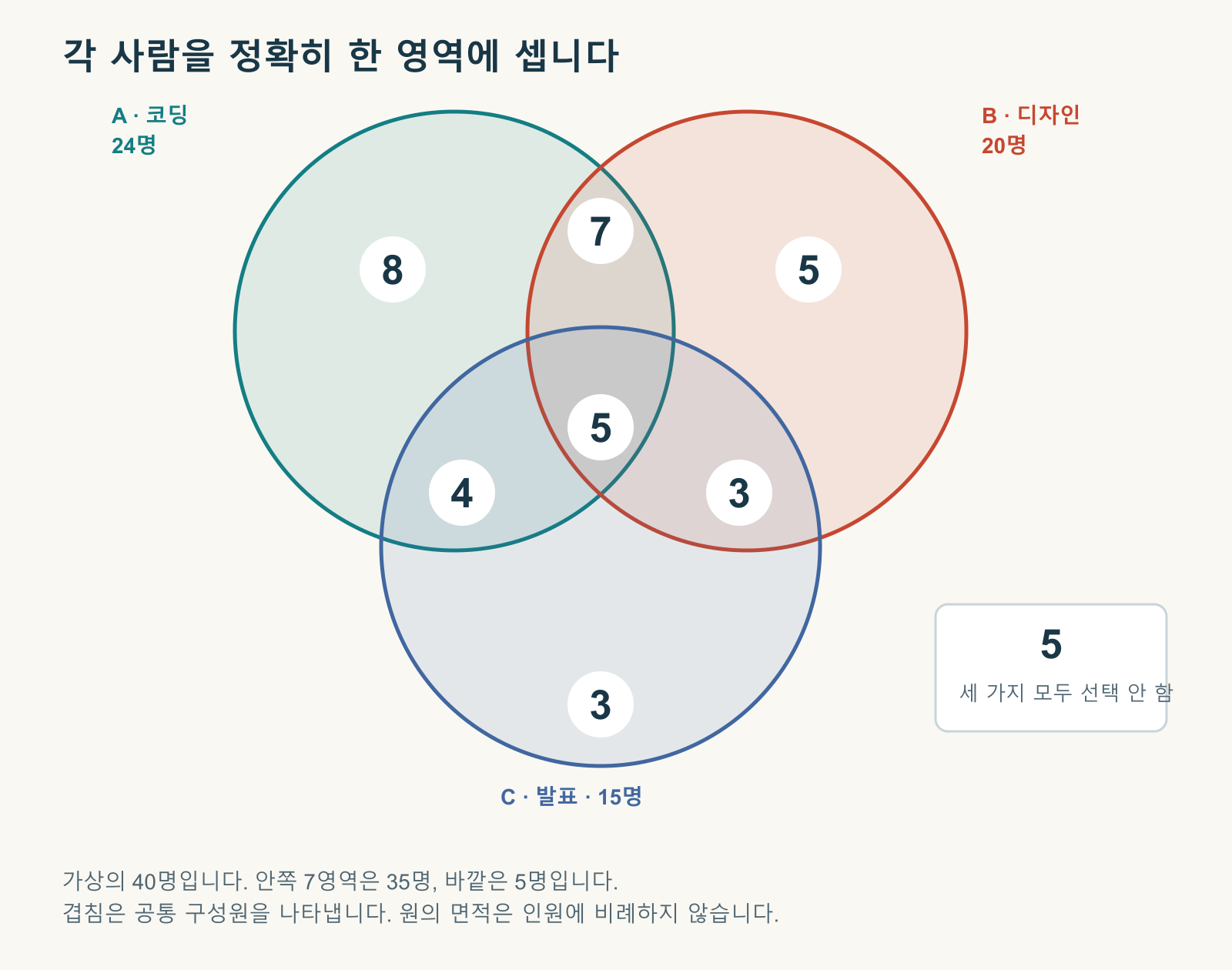

먼저 가운데에 5를 넣습니다. 각 쌍의 합계에서 이 다섯 명을 뺍니다. 코딩과 디자인만은 12 − 5 = 7명, 코딩과 발표만은 9 − 5 = 4명, 디자인과 발표만은 8 − 5 = 3명입니다.
이제 한 집합만의 영역을 계산합니다. 코딩만은 24 − 7 − 4 − 5 = 8명입니다. 디자인만은 20 − 7 − 3 − 5 = 5명, 발표만은 15 − 4 − 3 − 5 = 3명입니다. 일곱 영역을 더하면 35명이므로 40명 중 다섯 명은 세 원 모두의 바깥에 있습니다.
‘세 번째 주제도 선택한 사람 포함’이라는 문구가 중요합니다. 원자료가 ‘코딩과 디자인만’이라고 보고했다면 이미 가운데를 제외한 수치입니다. 가운데를 한 번 더 빼면 두 집합만의 영역을 적게 세게 됩니다. 숫자를 맞추기 전에 표의 의미를 확인하세요.
원의 면적과 인원 구분하기
일반적인 SmartArt 벤다이어그램은 소속 관계를 설명하는 그림이지, 면적이 인원에 자동으로 비례하는 차트가 아닙니다. 24명이 속한 원을 20명의 원보다 크게 보이게 만들었다고 정량적으로 정확해지는 것은 아닙니다. 겹침이 커 보인다는 것만으로 대부분의 응답자가 두 주제를 선택했다고 알 수도 없습니다.
영역별 인원을 명확히 표시하고, 도형을 수량으로 읽을 가능성이 있다면 ‘면적은 인원에 비례하지 않음’ 같은 짧은 주석을 넣습니다. 어떤 주제의 관심도가 가장 높은지가 핵심 질문이라면 주제별 합계 막대그래프가 비교하기 쉽습니다. 각 조합을 몇 명이 골랐는지가 질문이라면 복잡한 그림보다 상호 배타적인 조합 표가 더 명확할 수 있습니다.
세 집합만으로도 주의 깊게 읽어야 합니다. 일반적인 세 원 배치에 네 번째 원을 추가하면 모든 조합이 표현된다고 가정하지 마세요. 범주가 더 많다면 복잡한 집합 시각화가 꼭 필요한 경우가 아닌 한 소속 행렬이나 명확한 조합 표를 사용합니다.
색에만 의존하지 않고 교집합 읽기 쉽게 만들기
라벨을 의도한 영역 안에 두고 글자 크기를 일관되게 사용합니다. 숫자가 경계에 걸쳐 있으면 색이 예뻐도 의미가 모호합니다. 영역이 너무 좁다면 라벨을 밖으로 빼고 짧은 연결선의 끝을 해당 영역 안의 분명한 위치에 둡니다.
색과 함께 명확한 윤곽선과 집합 이름을 사용하세요. 투명한 채우기는 겹침을 드러내지만, 섞인 색만으로 영역을 구분하게 해서는 안 됩니다. 경계를 가리는 그림자나 입체 효과는 피합니다. 가운데 숫자도 바깥 라벨보다 작아지지 않도록 도표에 충분한 공간을 줍니다.
40명 예시에서는 코딩, 디자인, 발표라는 이름의 단순한 세 원이면 충분합니다. 가운데도 5명이고 원 밖에도 5명이지만 서로 다른 집단이므로 위치를 확실히 구분하세요. 그림 아래에 35명은 적어도 한 주제를 선택했고 5명은 아무것도 선택하지 않았다는 짧은 설명을 붙일 수 있습니다.
도표가 답하는 질문으로 제목 만들기
도표가 답하는 질문에서 제목을 고릅니다. ‘다섯 명은 세 주제를 모두 선택했다’는 공통 관심에 주목하게 합니다. ‘다섯 명은 어느 주제도 선택하지 않았다’는 다른 기획 문제로 시선을 돌립니다. 가상 사례에서 둘 다 정확하지만, 사람들이 왜 그렇게 선택했는지는 어느 쪽도 알려 주지 않습니다.
기초 소속 표를 발표 자료와 함께 보관합니다. 변경 요청이 오면 그림이 맞아 보일 때까지 숫자 하나를 고치지 말고 표에서 각 영역을 다시 계산하세요. 음수인 영역은 정의 불일치, 중복 기록, 계산 실수의 신호이지 숨겨야 할 숫자가 아닙니다.
전달하기 전에 상호 배타적인 영역을 더해 바깥 영역까지 포함한 전체 인원과 비교합니다. 그다음 각 집합의 영역을 다시 더해 합계를 확인하세요. 세 집합 예시에서 코딩은 24명, 디자인은 20명, 발표는 15명이어야 합니다. 합계가 맞고 제목이 근거 있는 관찰을 설명한다면, 겹침을 장식하는 대신 설명하는 슬라이드가 됩니다.
