Диаграмма Парето в презентации: от данных к следующему шагу

Диаграмма Парето помогает аудитории увидеть, какие категории составляют основную часть измеряемого итога. Расположите категории по убыванию, используйте одну меру для всех столбцов и добавьте линию накопленной доли, если она помогает объяснить концентрацию. Полезная презентация превращает этот рисунок данных в обоснованный следующий шаг.

Например, «на вход в аккаунт и оплату приходится 60 % обращений» — наблюдаемый результат. «Исправления входа и оплаты устранят 60 % обращений» — прогноз, которого сама диаграмма не подтверждает. В этой статье один небольшой набор данных проходит путь от классификации до графика, заголовка слайда и решения.

Если анализ уже включён в черновик PowerPoint, можно использовать Presenti для улучшения оформления слайда, а после изменений проверить подписи, шкалы и числовой смысл. Сначала выполните расчёт: привлекательный график не подтверждает правильность исходных данных.

Определите итог до построения столбцов

Решите, что означает одно наблюдение. Обращение, клиент, неисправность и минута работы — разные единицы. Один клиент может отправить несколько обращений, а одно обращение — касаться нескольких проблем. Смешение этих чисел создаёт правдоподобную диаграмму без ясного вопроса.

В вымышленном примере службы поддержки единица — одно закрытое обращение. Команда назначает ровно одну основную категорию каждому из 200 обращений за четыре недели. Обращение об оплате, где также упоминаются сложности со входом, остаётся в категории оплаты, если именно она была основной причиной контакта. Правило задаётся до подсчёта и применяется последовательно.

Примечание на слайде может быть коротким: «200 закрытых обращений за условные четыре недели; одна основная категория на обращение». Оно определяет знаменатель без лишних подробностей процесса. Кроме того, читатель не примет числа за уникальных клиентов или все произошедшие инциденты.

Для некоторых задач подходят несколько меток, но тогда итог означает число назначений меток либо проценты могут перекрываться. Укажите выбранное правило. Нельзя показывать пересекающиеся доли обращений так, словно они делят один общий итог на 100 %.

Рассчитайте доли и накопленный итог

В описании диаграмм Парето от ASQ на английском языке первыми располагаются категории с наибольшими значениями, а линия накопленного процента описана как необязательное дополнение. Здесь она полезна: презентация отвечает на вопрос, какую долю нагрузки дают первые несколько категорий.

Каждая доля равна числу обращений категории, делённому на 200. Для входа это 72 ÷ 200 = 36 %. Оплата добавляет 48 обращений, поэтому второе накопленное значение равно (72 + 48) ÷ 200 = 60 %. Продолжайте считать по исходным целым значениям, а не складывать уже округлённые проценты.

Третья категория доводит итог до 76 %, четвёртая — до 88 %. Направляющая на уровне 80 % пересечёт линию между третьей и четвёртой категориями. Это не означает, что ровно три категории дают 80 %, или что первые четыре одинаково важны.

Здесь показаны шесть категорий. Первые две составляют треть категорий и дают 60 % обращений. Данные не следуют точной формуле «20 % причин дают 80 % результата». Нет оснований менять категории или шкалу ради этой знакомой фразы.

Согласуйте шкалы количества и процента

Используйте столбцы для количества и заметно отличающуюся линию для накопленной доли. Подпишите левую ось «Обращения», правую — «Накопленная доля». Читатель должен различать две меры без поиска далёкой легенды.

Для этой совмещённой диаграммы задайте слева диапазон от 0 до общего количества, 200, а справа — от 0 % до 100 %. Тогда 100 обращений окажутся на одном уровне с 50 %. Связь линии со столбцами станет понятной. Если программа выбрала шкалы независимо, исправьте их вместо принятия настроек по умолчанию.

Самый высокий столбец равен 72, поэтому занимает лишь 36 % высоты согласованной области построения. Это нормально. Подпишите значения прямо у столбцов и отведите графику достаточно места; не обрезайте ось ради более впечатляющего вида. Если две оси перегружают слайд, можно использовать ранжированные горизонтальные столбцы с отдельной таблицей накопленной доли.

Сделайте шесть подписей короткими. Выделите Вход и Оплату вместе, если заголовок говорит о первых двух категориях, а остальные столбцы окрасьте спокойнее. Отметьте точку 60 %. Разные яркие цвета для всех столбцов отвлекут от концентрации, которую должна заметить аудитория.

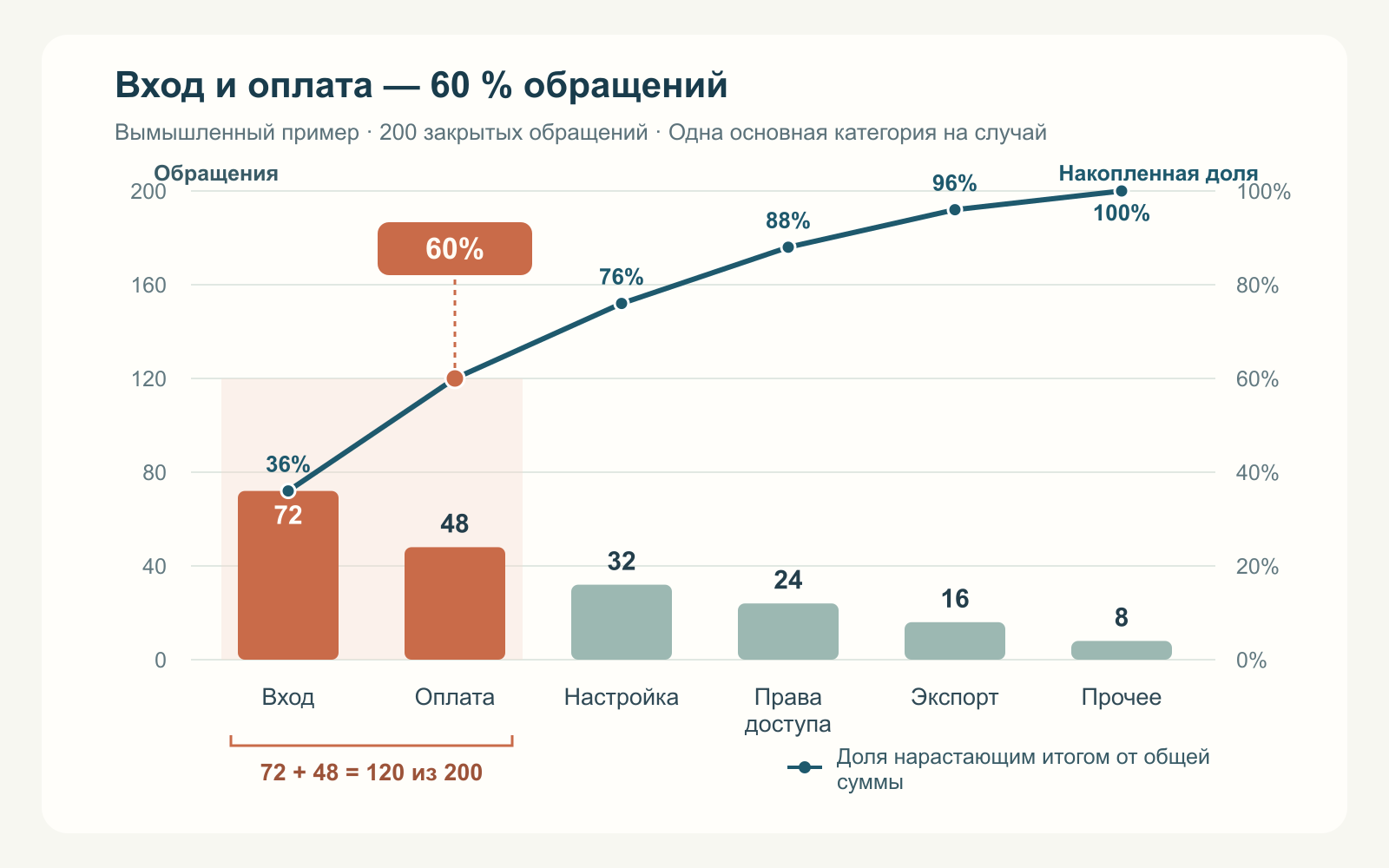

График в статье основан на таблице примера. Столбцы и накопленные значения описывают одни и те же 200 обращений; линия не показывает изменение во времени.

Перейдите к решению, не приписывая данным причинность

Полезный заголовок: Вход и оплата дают 60 % обращений; сначала изучим повторяющиеся поводы внутри этих категорий. Под графиком добавьте короткое действие: «Разобрать записи обращений обеих категорий и отделить предотвратимую путаницу от неисправностей, требующих изменения продукта».

Действие следует из диаграммы и оставляет место для исследования. «Вход» — категория, а не первопричина. Обращения могут касаться забытых паролей, пригласительных ссылок, создания аккаунта или сбоя сервиса. Разные причины требуют разных ответственных и способов решения.

Короткое устное пояснение может быть конкретным: «Мы сгруппировали 200 закрытых обращений по основной причине контакта. На вход пришлось 72, на оплату — 48. Вместе это 120 обращений, или 60 %. Предлагаем разобрать повторяющиеся поводы внутри этих двух категорий, прежде чем выбирать исправление».

Обратите внимание на границы этого объяснения. Оно не утверждает, что команда устранит все 120 обращений, что они самые дорогие или что та же структура повторится в следующем месяце. Для этого нужны дополнительные данные. Более широкий процесс, начинающийся с исходных жалоб, описан в руководстве по презентации анализа жалоб клиентов.

Частота не равна трудозатратам или серьёзности

Предположим, вымышленная команда измеряет ещё и время обработки. Обращение о входе занимает в среднем одну минуту, об оплате — десять. Тогда итоги составят 72 минуты для входа и 480 для оплаты. По трудозатратам оплата окажется первой, хотя по числу обращений лидирует вход.

Из двух средних значений нельзя построить полную диаграмму Парето трудозатрат. Соберите сопоставимые суммарные времена для всех шести категорий и заново отсортируйте их. Добавление линии «минуты» к прежнему графику смешает единицы: это уже не будет накопленная доля обращений.

Эти представления отвечают на разные вопросы. Количество обращений показывает, насколько распространён каждый повод. Время обработки — на что расходуются ресурсы поддержки. Серьёзность оценивайте отдельно, если редкое событие имеет последствия, которые нельзя растворить в среднем. Редкая проблема может требовать немедленной реакции независимо от места в рейтинге.

Если у категорий различается масштаб использования, количества могут вводить в заблуждение и по другой причине. Функция, которой пользуются 10 000 аккаунтов, имеет больше возможностей породить обращения, чем функция со 100 аккаунтами. Для сравнения надёжности может подойти частота на активный аккаунт, но показатели с разными знаменателями нельзя просто сложить в накопленную линию до 100 %. Рассматривайте такой анализ отдельно и поясняйте знаменатель.

Сравнивайте периоды, не скрывая изменение общего числа

После вмешательства сравнивайте и количества, и доли за сопоставимые периоды. Представим, что вход снизился с 72 из 200 обращений до 50 из 100. Доля выросла с 36 % до 50 %, а количество уменьшилось на 22. Сообщение только о том, что «вход составляет уже половину обращений», скроет снижение объёма.

Ни одно из чисел само по себе не доказывает успех вмешательства. Проверьте сопоставимость использования, неизменность правил классификации и другие изменения сервиса. Заголовок «Обращений о входе меньше, но их доля в сократившемся итоге выше» точнее, чем «Проблемы входа усилились».

Для двух отдельных диаграмм Парето заново сортируйте каждый период по его значениям и сохраняйте цвета категорий. Для прямого сравнения каждой категории может быть удобнее сгруппированная столбчатая диаграмма с фиксированным порядком. Выбирайте форму под вопрос, а не пытайтесь поместить любое последующее сравнение в формат Парето.

Используйте эту заготовку для своего слайда

Вопрос: какие категории дают наибольшую долю [одного измеряемого итога]?

Границы: [совокупность], [период], [единица], [правило назначения категории].

Наблюдение: [первые категории] дают [количество] из [итога], или [долю].

Следующий шаг: изучить [конкретные исходные данные], чтобы выбрать [ограниченное действие].

Ограничение: диаграмма ранжирует [частоту, трудозатраты или стоимость]; она не устанавливает [причинность, серьёзность или другой неизмеренный результат].

Заполните заготовку собственными данными до построения слайда. Храните исходную таблицу вместе с презентацией, чтобы коллега мог воспроизвести итог и накопленную линию. Когда арифметика и вывод согласованы, слайду нужны только ясный заголовок, график, короткое описание границ и действие, которое вы предлагаете поддержать аудитории.
