Дерево решений на слайде полезно, когда аудитории нужно пройти через набор условий к определённому действию. Начните с письменных правил, сформулируйте каждый узел ветвления как ясный вопрос, подпишите все пути и проверьте схему на реальных или правдоподобных случаях. Если сначала рисовать блоки, легко получить аккуратную форму с неполной логикой.
Наш пример направляет запрос на презентацию к одному из действий: запросить недостающие сведения, адаптировать готовые слайды или создать новый план. Это простое рабочее правило вымышленной команды, а не универсальная процедура согласования. Когда правила и объяснение готовы, можно создать по этому тексту черновик презентации. В сгенерированном макете по-прежнему должны сохраниться все вопросы, ветви и результаты.
Определите, подходит ли дерево для задачи
Используйте дерево, если условие меняет следующий шаг. «Если задание неполное, запросить недостающие сведения; иначе проверить наличие подходящей презентации» — это ветвление. Перечень задач, которые все выполняют в одном порядке, лучше показать последовательностью. Перечень подразделений образует иерархию, а не дерево решений.
Взвешенное сравнение — ещё одна отдельная задача. Если нужно оценить трёх поставщиков по стоимости, поддержке и соответствию потребностям, используйте матрицу решений. Попытка свести такие компромиссы к ветвям «да/нет» может скрыть основание выбора.
Уточните назначение схемы. Учебное дерево, показывающее основной путь, может опускать операционные подробности, которые есть в полной инструкции. Дерево для реального принятия решений должно содержать необходимые условия и исключения. Не называйте упрощённую учебную схему «полным процессом», если она неполная.
Запишите правила до рисования фигур
В нашей вымышленной команде запрос должен определять аудиторию, цель и исходные материалы. Задание считается полным, только если доступны все три элемента. Затем команда проверяет, есть ли актуальная презентация для этой аудитории и цели.
- Если задание неполное, запросить недостающую информацию до выбора презентации.
- Если задание полное и подходящая актуальная презентация существует, адаптировать её.
- Если задание полное, но подходящей актуальной презентации нет, создать новый план.
- Если задание полное, но наличие подходящей презентации неизвестно, проверить библиотеку до выбора одной из этих двух ветвей.
Четвёртое правило важно. «Мы ещё не искали» не означает «Подходящей презентации нет». Схема с ответами только «да» и «нет», отправляющая все неопределённые случаи по ветви «нет», незаметно меняет правило.
Рядом со схемой определите слово «подходящая»: источники актуальны, аудитория и цель совпадают, у команды есть разрешение на повторное использование материала. Для учебного слайда хватит короткой заметки. Если каждое условие нужно оценивать отдельно, раскройте вопрос на следующем слайде, а не сжимайте длинный абзац внутри одного ромба.
Назначьте каждому узлу одну функцию

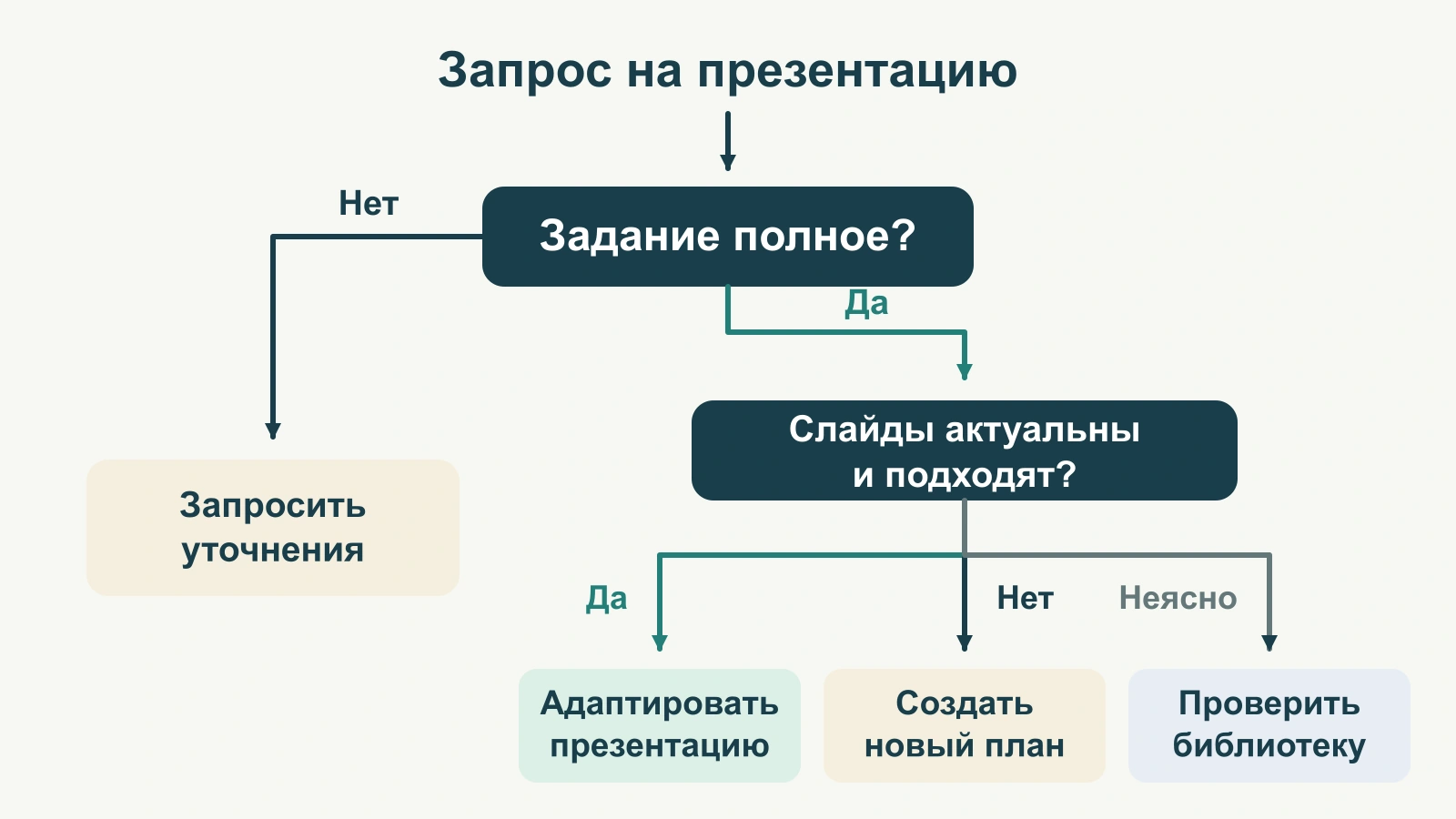

Начните с «Запрос на презентацию». Первый вопрос — «Задание полное?». Ветвь «Нет» ведёт к «Запросить недостающие сведения», а «Да» — к вопросу «Есть подходящая актуальная презентация?». У второго вопроса три подписанных выхода: «Да» к «Адаптировать презентацию», «Нет» к «Создать новый план» и «Неизвестно» к «Проверить библиотеку».
В каждом блоке должен быть либо вопрос, либо действие, но не оба сразу. «Проверить задание и при необходимости запросить сведения» прячет условие внутри задачи. Разделение делает логику видимой.
Используйте одинаковый способ формулировки. Если один конечный блок называется «Адаптировать презентацию», другой должен называться «Создать новый план», а не неопределённым существительным «Создание». Конечный узел объясняет, что означает выбранный путь.
Вопросы можно помещать в ромбы, а действия — в прямоугольники, если это помогает аудитории. Но смысл должны передавать подписи и соединения. Не полагайтесь на условные обозначения, которые нигде не объяснены. Здесь дерево сообщает несколько рабочих правил, а не задаёт формальный стандарт моделирования.
Выделите отдельный путь «Неизвестно»

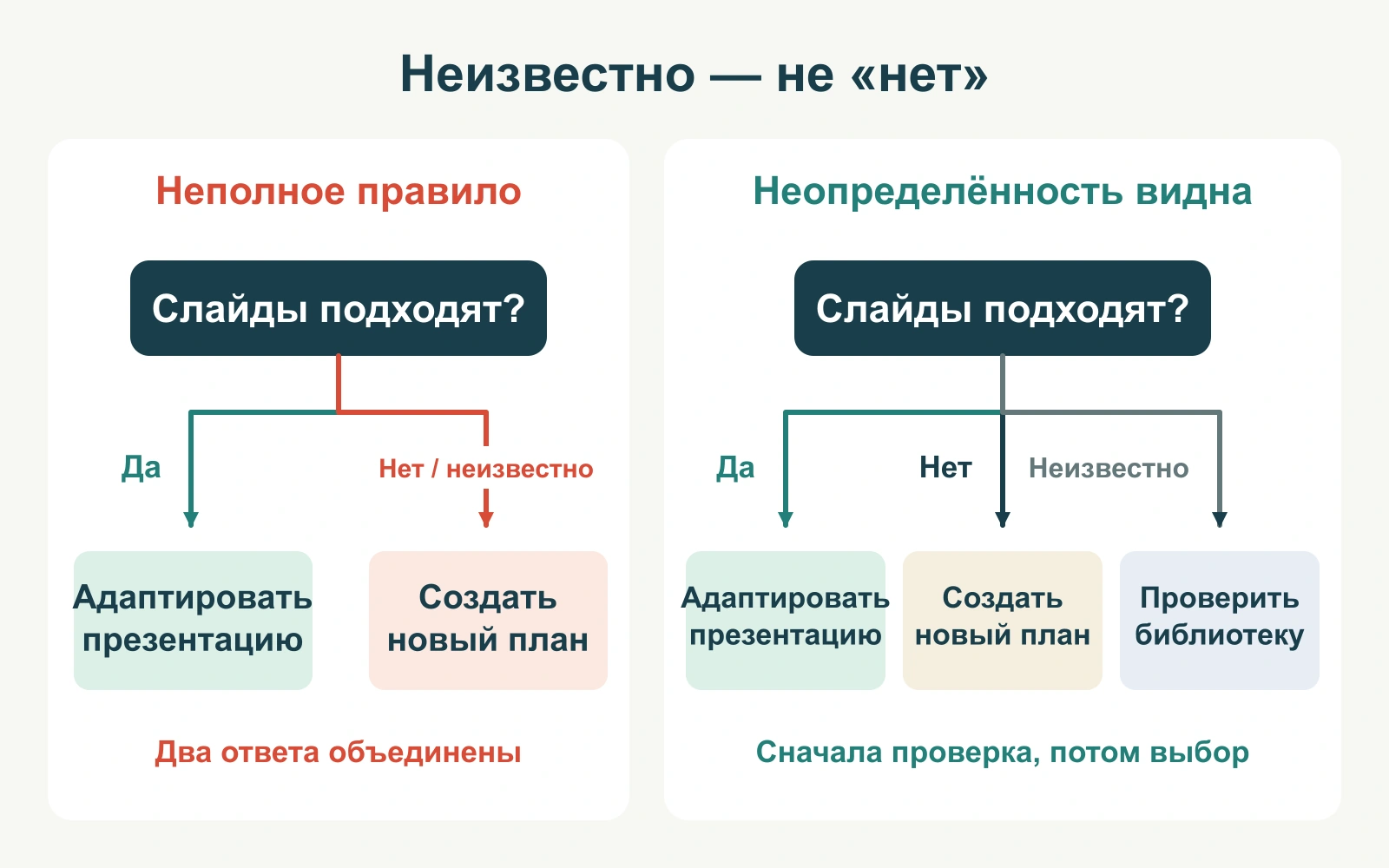

В ошибочной версии из вопроса «Есть подходящая актуальная презентация?» выходят только две ветви. Если библиотеку ещё не проверили, схема отправляет к созданию нового плана. В исправленной версии есть отдельная ветвь «Неизвестно», ведущая к проверке библиотеки. После проверки ответ может стать положительным или отрицательным.
Неопределённость не всегда требует третьей ветви. Иногда вопрос можно задавать только после получения нужной информации. Тогда явно укажите предварительное условие. Важно, чтобы отсутствие сведений не превращалось в решение незаметно для читателя.
Так же внимательно относитесь к пересекающимся ответам. Если предложены варианты «срочно» и «важно», истинными могут быть оба. Переформулируйте вопрос или определите приоритет условий. Аудитория не должна угадывать, какая стрелка главнее.
Проверьте пути на примерах до выступления
Не оценивайте дерево только по внешнему виду. Пройдите случаи, достигающие каждого конечного действия. Эти пять запросов проверяют обычные пути и неоднозначное предположение.
| Запрос | Значимые факты | Правильное следующее действие |
|---|---|---|
| A | Аудитория и цель указаны, но исходных материалов нет. | Запросить недостающие сведения. |
| B | Задание полное; актуальная презентация разрешена к использованию и соответствует аудитории и цели. | Адаптировать готовую презентацию. |
| C | Задание полное; библиотека проверена, подходящей презентации нет. | Создать новый план. |
| D | Задание полное; библиотеку никто не проверял. | Проверить библиотеку. |
| E | Презентация существует, но её исходные материалы устарели. | Она не подходит; после получения полного задания и проверки библиотеки создать новый план. |
Случай E проверяет определение, а не просто наличие файла. Если команда предпочла бы обновлять существующий план, добавьте это правило осознанно и измените схему. Не оставляйте выступающему возможность импровизировать исключение, когда слайд сообщает другое.
Пройдите пути с человеком, который не рисовал дерево. Попросите его вслух читать вопросы и подписи ветвей. Неверный конечный пункт может выявить непонятную стрелку, отсутствующее условие или правило, о котором команда ещё не договорилась.
Уместите логику на слайде, не делая её нечитаемой
Сохраняйте единое основное направление чтения. Дерево сверху вниз удобно, если для каждого уровня хватает места; направление слева направо подходит коротким вопросам и широким слайдам. Оставляйте промежутки между ветвями, чтобы соединение не казалось относящимся сразу к двум блокам.
Размещайте подписи рядом с соответствующими линиями. Ответ лучше ставить в начале ветви, а не посередине между двумя путями. Наконечник стрелки должен указывать на следующий узел, а не просто в его сторону.
Если схема становится плотной, дайте обзор и раскройте одну ветвь на втором слайде. Повторите исходный вопрос и обозначьте раскрываемую ветвь, чтобы связь оставалась понятной. Удаление исключения ради компактности меняет содержание, а не улучшает оформление.
Сочетайте контраст с подписями. Выделенный путь помогает объяснять, но чёрно-белая копия тоже должна сохранять смысл. Не окрашивайте «Нет» в красный по умолчанию, если оно ведёт к допустимой альтернативе. В нашем примере создание нового плана не является ошибкой.
Используйте дерево как объяснение, а не головоломку
На выступлении сначала назовите вопрос, на который отвечает дерево, затем разберите один случай. Например: «Задание полное, но библиотеку мы ещё не проверили. Поэтому сейчас проверяем её, а не решаем создавать новую презентацию». Теперь аудитории понятно, зачем следовать по ветви.
Храните письменные правила вместе с рабочим файлом. Если условие изменится, обновите соответствующие подписи, проверочные случаи и слайды с подробным разбором этой ветви. Иначе обзорная схема начнёт говорить одно, а подробная — другое.
Готовя остальные слайды, передайте инструменту точные вопросы и конечные действия. Укажите, что «Неизвестно» — отдельный ответ и что нельзя добавлять вероятности или оценки. Сначала проверьте логику, затем оформление. Готовый слайд должен помогать определять следующий шаг, а не только создавать впечатление порядка.
